Endüstriyel tesislerde proses atık gazlarının güvenli ve çevre normlarına uygun şekilde bertaraf edilmesi, operasyonel emniyetin temel taşlarından biridir. Boru flareleri, hava ve buhar destekli flareler ile ground flare sistemlerinin kalbinde ise kesintisiz çalışması gereken ateşleme sistemleri yer alır.
Bu yazıda pilot burner sistemlerinin çalışma prensibini, kullanım alanlarını ve Smitsvonk pilot yakıcılarının sunduğu avantajları inceleyeceğiz.
Pilot Burner (Pilot Yakıcı) Nedir?
Pilot burner (pilot yakıcı), flare sistemlerinde ana gazın güvenli şekilde tutuşturulmasını sağlayan sürekli çalışan ateşleme sistemidir. Flare operasyonunun kesintisiz devam etmesi ve güvenliğin sağlanması için pilot alevinin her koşulda kararlı şekilde yanması büyük önem taşır.
Atık Gazların Boru Flarelerinden, Hava ve Buhar Destekli Flarelerden ve Ground Flareden Ateşlenmesi
Flare sistemleri, rafinerilerden petrokimya tesislerine kadar birçok endüstriyel proseste oluşan atık gazların güvenli şekilde yakılmasını sağlar. Bu sistemlerin güvenilir çalışabilmesi için ise pilot burner (pilot yakıcı) sistemlerinin kesintisiz ateşleme sağlaması kritik öneme sahiptir.
Çoğu flare uygulamasında pilot yakıcılara servis amacı ile ulaşmak mümkün olmayabilir. Flare operasyon sırasındayken bakım ve parça değişikliklerinin yapılması mümkün değildir. Smitsvonk pilotları, operasyonu korumak için en zorlu iklim koşullarında bile güvenilir ateşleme ve sabit yanma sağlar.

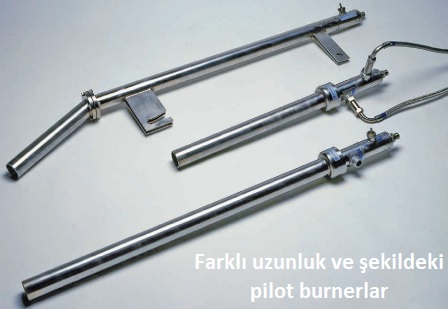

Smitsvonk Pilot Yakıcı Özellikleri
Yüksek Enerjili Ateşleme: Zorlu gaz karışımlarında bile güvenli ilk ateşleme performansı.
Üç Entegre Buji ile Ateşleme: Yedekli tasarımı sayesinde maksimum sistem sürekliliği.
Uzun Kullanım Ömrü: Daha uzun bakım aralıkları sunarak duruş maliyetlerini düşürür.
Ağır Şartlara Dayanım: Nem, kir, kurum ve endüstriyel atıklardan etkilenmeyen özel tasarım.
Komple Sistem Teslimi: Kablolar, bağlantı kutuları ve ateşleme ünitesi ile birlikte entegre teslimat.
Pratik Montaj: Kolay takılabilen yüksek yalıtımlı kablo konnektörleri.
Esnek Hava Beslemesi: İhtiyaca göre self-aspirating veya forced air besleme modelleri.
Gelişmiş Alev İzleme: Entegre ve dış etkenlere karşı korumalı termokupl.
Yüksek Malzeme Kalitesi: Konstrüksiyonun tamamı yüksek sıcaklığa ve korozyona dayanıklı paslanmaz çelik.
Özel Test Süreçleri: Müşteri spesifikasyonlarına ve proje detaylarına göre fabrikasyon işlevsellik testi.
Pilot Burner Hangi Endüstrilerde Kullanılır?
Smitsvonk endüstriyel yanma ve ateşleme teknolojileri, global emniyet standartlarına uyum sağlaması gereken birçok ağır sanayi kolunda tercih edilmektedir.
Kimya (Petro) Endüstrisindeki Flarelerin Ateşlenmesi
Petrokimya ve rafineri tesislerinde proses atık gazlarının ve acil tahliye gazlarının güvenli şekilde yakılması için flare sistemleri kritik öneme sahiptir. Smitsvonk pilot yakıcılar, yüksek hidrojen içerikli ve değişken bileşimli gaz karışımlarında bile kararlı ateşleme sağlar.
Yağ ve Gaz Endüstrisindeki Flarelerin Ateşlenmesi
Upstream ve downstream yağ-gaz operasyonlarında, platform ve saha flarelerinde kesintisiz pilot ateşleme güvenlik açısından zorunludur. Deniz platformları ve uzak lokasyonlar gibi servis erişiminin kısıtlı olduğu alanlarda Smitsvonk pilotlarının uzun bakım aralıkları belirleyici avantaj sağlar.
Çelik Endüstrisindeki Flarelerin Ateşlenmesi
Demir-çelik tesislerinde yüksek fırın gazı ve kok fırını gazı gibi özel bileşimli atık gazların yakılması için güvenilir ateşleme sistemleri gereklidir. Smitsvonk pilotları, yüksek CO ve H₂ içerikli bu gazlarla uyumlu çalışacak şekilde tasarlanmıştır.
Biyogaz Flareleri
Atık su arıtma tesisleri, çöp depolama alanları ve biyogaz üretim tesislerinde oluşan fazla biyogazın güvenli yakılması için flare sistemleri kullanılır. Smitsvonk pilot yakıcılar, değişken metan içeriğine sahip biyogaz uygulamalarında stabil alev sağlar.
Flare Ateşleme Sistemleri Nasıl Çalışır?

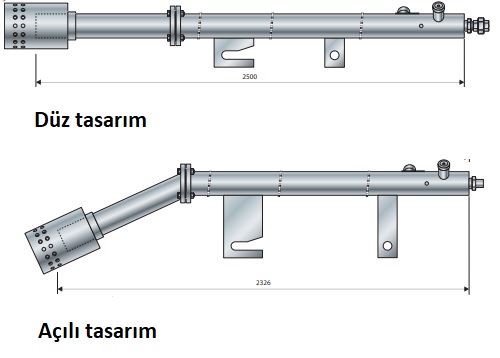

Flare ateşleme konusunda kullanılabilecek ürünler birçok farklı tasarım detayına sahip olabilmektedir. Örneğin kullanım alanına göre (genellikle küçük ve orta ölçekli flarelarda) düz ya da açılı olarak tasarım şekli değişmektedir. Bunun dışında 3 adet entegre ateşleme bujisinin bulunduğu bu sistemlere flame front ateşleme sistemi de opsiyon olarak eklenebilmektedir. Bu sistemler doğalgaz, propan, bütan, rafineri gazı (max. %40 H2) gazları ile çalışabildikleri gibi biyogaz ya da kok gazı (40-60% H2, gerisi CO) ile de ateşleme yapılması mümkün olan modelleri mevcuttur.

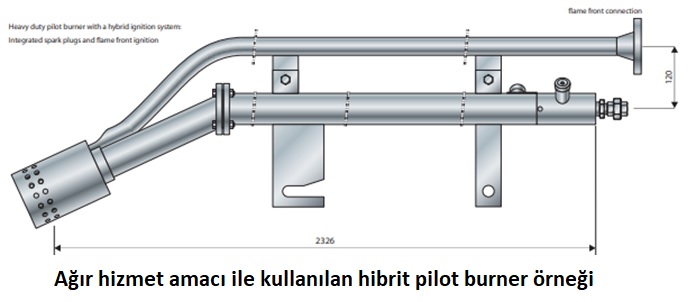

Ancak büyük flare sistemleri (ağır hizmet uygulamaları) genellikle hibrit sistemler olurlar. Hem elektrikle ateşleme için entegre bujiler hem de flame front ateşleme birlikte tasarıma dahildir. Bunun ile birlikte genelde bu sistemleri doğalgaz, propan, bütan veya rafineri gazı (max. %10 H2) ile çalışabilecek modelleri mevcuttur.
Sık Sorulan Sorular
Pilot burner ne işe yarar?
Pilot burner (pilot yakıcı), flare sistemlerinde tahliye edilen atık ve zehirli gazların atmosfere çiğ (yanmadan) salınmasını önlemek amacıyla, bu gazları anında ve güvenle tutuşturacak sürekli bir alev kaynağı sağlar.
Flare sistemi neden pilot yakıcı kullanır?
Endüstriyel tesislerde atık gaz çıkışı ani ve düzensiz olabilir. Pilot yakıcı kullanılmazsa, ani gaz çıkışlarında ateşleme gecikebilir; bu da tesis genelinde patlama risklerine veya çevreye zararlı gaz yayılmasına yol açar. Pilot yakıcılar bu riski tamamen ortadan kaldırır.
Flame front ateşleme sistemi nedir?
Flame front (alev cephesi) ateşleme, pilot yakıcının bulunduğu yüksek veya ulaşılmaz noktaya, yer seviyesindeki bir kontrol panosundan boru vasıtasıyla yanıcı gaz-hava karışımı gönderilerek alevin yukarı fırlatılması prensibiyle çalışan mekanik bir yedekli ateşleme yöntemidir.
Pilot burner hangi gazlarla çalışabilir?
Tasarıma ve modele bağlı olarak doğalgaz, propan, bütan gibi standart gazların yanı sıra biyogaz, kok fırını gazı ve yüksek hidrojen (H_2) içerikli rafineri gazları ile güvenle çalışabilir.
Pilot burner bakımı ne sıklıkla yapılmalıdır?
Flare operasyon halindeyken bakım yapılamadığı için pilot burnerlar uzun yıllar bakım gerektirmeyecek şekilde tasarlanır. Smitsvonk pilotları, nem ve kirden etkilenmeyen yapısı ve paslanmaz çelik konstrüksiyonu sayesinde duruş dönemlerine (turnaround) kadar kesintisiz ve bakımsız çalışacak şekilde optimize edilmiştir.
