Alev Dedektörleri

Alev Dedektörü Nedir?

Alev dedektörü, yangının en erken aşaması olan alev oluşumunu algılamak için tasarlanmış, gelişmiş bir yangın algılama cihazıdır. Duman veya ısı oluşumunu beklemeden, alevin yaydığı ultraviyole (UV) veya kızılötesi (IR) ışınları tespit ederek saniyeler içinde alarm verir.

Bu sayede özellikle hızlı yayılma riski olan yangınlarda erken müdahale imkanı sağlar.

Alev Dedektörleri Ne İşe Yarar?

Alev dedektörleri, yangını oluştuğu anda tespit ederek:

• Erken uyarı sağlar.
• Can ve mal kaybını azaltır.
• Otomatik söndürme sistemlerini tetikler.
• Riskli alanlarda sürekli izleme yapar.

Özellikle petrol, gaz, kimya ve enerji sektörlerinde kritik güvenlik ekipmanıdır.

Alev Dedektörlerinin Çalışma Prensibi

Alev dedektörleri, alevin yaydığı elektromanyetik radyasyonu algılayarak çalışır.

Temel prensip:

• Alev → UV ve/veya IR ışını yayar
• Dedektör sensörleri bu ışını algılar
• Sinyal analiz edilir (yanlış alarmlar filtrelenir)
• Alarm sistemi tetiklenir

Gelişmiş modeller; güneş ışığı, kaynak ışığı veya sıcak yüzeylerden gelen yanlış sinyalleri ayırt edebilir.

Endüstriyel Alev Dedektörleri

Endüstriyel alev dedektörleri, zorlu ve tehlikeli ortamlarda kullanılmak üzere tasarlanmıştır.

Başlıca özellikleri:

• Patlayıcı ortamlara uygunluk (ATEX / IECEx)
• Toz, nem ve sıcaklığa dayanıklılık
• Uzun mesafeden algılama
• Yanlış alarm filtreleme teknolojisi

Yangın Algılama Sistemlerinde Alev Dedektörlerinin Önemi

Alev dedektörleri, klasik duman ve ısı dedektörlerinin yetersiz kaldığı durumlarda kritik rol oynar.

Özellikle:

• Açık alanlar
• Yüksek tavanlı tesisler
• Hızlı alevlenen yanıcı gaz ortamları

Bu ortamlarda yangın çok hızlı büyüdüğü için erken alev algılama hayati önem taşır.

Neden Endüstriyel Alev Dedektörü Kullanmalısınız?

Endüstriyel tesislerde yangın riski daha yüksek ve sonuçları daha ağırdır.

Alev dedektörü kullanmanın avantajları:

• Milisaniyeler içinde algılama
• Patlama riskini azaltma
• Süreç güvenliğini artırma
• Yönetmelik ve standartlara uyum sağlama

Bu nedenle birçok sektörde kullanımı zorunlu veya şiddetle tavsiye edilmektedir.

Alev Dedektörü Çeşitleri ve Algılama Teknolojileri

Alev dedektörleri, farklı ışınım türlerini algılayarak çalışır. Seçim yapılırken ortamın risk türü, ışık kaynakları ve yanıcı madde yapısı dikkate alınmalıdır.

UV Alev Dedektörleri

UV alev dedektörleri, alevin yaydığı ultraviyole ışını algılar.

Özellikleri:

• Çok hızlı tepki süresi (milisaniyeler)
• Patlayıcı gaz yangınlarında yüksek hassasiyet
• Kapalı alanlar için ideal

Dezavantaj:

• Kaynak ışığı ve yıldırım gibi UV kaynaklarından etkilenebilir.

IR Alev Dedektörleri

IR alev dedektörleri, alevin yaydığı kızılötesi ışını algılar.

Özellikleri:

• Açık alanlarda daha stabil çalışma
• Yanlış alarm riski daha düşük
• Hidrokarbon yangınlarında etkili

UV/IR Alev Dedektörleri

UV ve IR sensörlerini birlikte kullanarak daha güvenilir algılama sağlar.

Avantajları:

• Yanlış alarm oranı düşüktür.
• Hem gaz hem sıvı yangınlarında etkilidir.
• Zorlu endüstriyel ortamlar için uygundur.

Çok Spektrumlu Alev Dedektörleri

Multi IR olarak da bilinen bu dedektörler, birden fazla IR dalga boyunu analiz eder.

Özellikleri:

• En düşük yanlış alarm oranı
• Uzun mesafeden algılama
• Güneş ışığına karşı yüksek bağışıklık

Genellikle en gelişmiş ve tercih edilen çözümlerden biridir.

Hidrojen ve Görünmez Alev Algılama

Hidrojen gibi bazı gazların alevi gözle görülmez ve düşük IR yayılımına sahiptir.

Bu nedenle:

• UV tabanlı veya özel sensörlü dedektörler kullanılır.
• Kritik alanlarda özel kalibrasyon gerekir.

Kullanım alanları:

• Hidrojen üretim tesisleri
• Enerji depolama sistemleri
• Yakıt hücresi uygulamaları

Patlayıcı Ortamlar için Alev Dedektörleri (ATEX)

ATEX sertifikalı alev dedektörleri, patlayıcı atmosferlerde güvenli kullanım için tasarlanmıştır.

Özellikleri:

• Kıvılcım oluşturmaz (Ex-proof yapı).
• Zorlu ortamlara dayanıklı gövde.
• Uluslararası sertifikasyonlara uygunluk.

Kullanım alanları:

• Petrol ve gaz tesisleri
• Kimyasal üretim alanları
• Madenler

Alev Dedektörleri Nerelerde Kullanılır?

• UV/IR kombine veya multispektral IR teknolojisiyle geniş spektrum algılama
• ATEX Zone 1/2 ve IECEx sertifikalı patlayıcı ortam uyumu
• 50–65 metre algılama mesafesi ile açık saha koruması
• Rüzgâra ve toz bulutuna dayanıklı IP66 koruma sınıfı
• Offshore platformlar için yüksek tuzluluk direnci

Kimya ve Petrokimya Tesislerinde Alev Algılama

Çeşitli kimyasal maddelerin bir arada bulunduğu tesislerde farklı yanma spektrumlarına sahip dedektörlere ihtiyaç duyulur.

Kritik Gereksinimler

• Farklı kimyasal yanma karakteristiklerini tanıyan, geniş bant sensörler.
• Yanlış alarm oranını minimize eden, yapay zekâ destekli sinyal filtreleme.
• Agresif kimyasal ortamlara dayanıklı, IP66/IP67 korumalı alüminyum alaşım kasalar.
• Proses kontrol sistemleri ile Modbus / 4-20 mA entegrasyon.

Enerji Santralleri için Alev Dedektörü Çözümleri

Termik, nükleer ve yenilenebilir enerji santrallerinde türbinler, jeneratörler ve trafo odaları birincil risk noktalarıdır.

Tercih Nedenleri

• SIL 2 (FS24X PLUS, FS20X PLUS) sertifikasyonu
• Merkezi SCADA, DCS sistemleri ile sorunsuz entegrasyon
• -45°C ile +75°C arasında kesintisiz operasyon
• Türbin ve jeneratör muhafazaları için dar açılı odaklanmış algılama modu

Endüstriyel Üretim Alanlarında Alev Dedektörleri

Otomotiv, metal işleme, tekstil ve ağaç işleme gibi üretim tesislerinde toz ve buhar nedeniyle karmaşık yangın senaryoları oluşabilir. Honeywell FS serisi akıllı filtreleme ile bu ortamlarda yanlış alarm oranını minimize eder.

Uygulama Avantajları

• Toz ve is parçacıklarını alev sinyalinden ayıran çift kanal doğrulama (dual-confirmation)
• Montaj hattı PLC sistemleri ile dijital I/O entegrasyonu
• Dar mekânlar için kompakt FS24X PLUS tasarımı
• Kaynak arkı ve yüksek sıcaklıklı yüzeylerden kaynaklı sahte alarm önleme

Depolama ve Lojistik Alanları için Yangın Algılama

Yüksek raflı depolar, soğuk zincir tesisleri ve lojistik merkezleri büyük ölçekli yangın riskine sahiptir. FS20X PLUS'ın 65 metre algılama mesafesi, geniş depo alanlarını minimum cihaz sayısıyla koruma altına alır.

Çözüm Özellikleri

• 65 metreye kadar uzanan algılama menzili ile raf arası kapsama
• -45°C operasyon sıcaklığı ile soğuk hava deposu uyumluluğu
• Kablosuz ağ seçeneği ile esneklik (isteğe bağlı modül)
• Lojistik yönetim sistemleri ve yangın alarm panelleriyle entegrasyon

Doğru alev dedektörü modeli seçmek; tesisin risk profili, çevre koşulları ve mevzuat gereksinimleri göz önünde bulundurularak yapılacak kapsamlı bir değerlendirme sürecini gerektirir. Aşağıda temel teknik kriterler ve model bazında karşılaştırmalar yer almaktadır.

Alev Dedektörlerinde Algılama Mesafesi ve Tepki Süresi

Algılama mesafesi ve tepki süresi, bir alev dedektörünün operasyonel etkinliğini doğrudan belirleyen iki temel parametredir. Açık sahalarda geniş görüş açısına sahip uzun menzilli cihazlar tercih edilirken, kapalı alanlarda daha kısa mesafeli ancak yüksek hassasiyetli modeller uygun olabilir.

Yanlış Alarm Önleme Teknolojileri

Endüstriyel ortamlarda yanlış alarmlar üretim duruşlarına ve güven kaybına yol açar. Honeywell FS serisi, bu riski minimize etmek için çeşitli akıllı teknolojilerden yararlanır.

1. Multispektral Sinyal İşleme

UV, IR ve görünür ışık bantlarının eş zamanlı analizi sayesinde yalnızca gerçek alev karakteristikleri tetikleyici olarak kabul edilir. Güneş ışığı, ark kaynağı veya sıcak yüzeyler gibi kaynaklar elenerek yanlış alarmlar önlenir. FS24X PLUS ve FS20X PLUS bu teknolojiyi standart olarak sunar.

2. Yapay Zekâ Destekli Pattern Tanıma (FSL100)

FSL100'ün akıllı algılama motoru, makine öğrenmesi algoritmaları sayesinde alev davranışının frekans ve titreşim özelliklerini analiz ederek sahte alarm oranını %90'a kadar azaltabilir. Bu özellik, özellikle kimyasal tesislerde ve yoğun UV/IR arka plan radyasyonunun bulunduğu ortamlarda kritik avantaj sağlar.

3. Çift Onay (Dual-Confirmation) Mantığı

İki bağımsız algılama kanalının eş zamanlı tetiklenmesi zorunlu kılınarak, yanlış pozitif oranı önemli ölçüde düşürülür. Özellikle yüksek stroboskopik ışık ortamlarında etkili olan bu sistem, tüm FS serisinde standarttır.

4. Ortam Kompanzasyonu

Sıcaklık, nem ve duman yoğunluğu gibi çevresel parametreleri sürekli izleyen adaptif eşik algoritmaları, dalgalı ortam koşullarında güvenilir algılama sağlar. Bu özellik model bazında otomatik olarak devreye girer.

Alev Dedektörü Teknik Özellikleri

Satın alma kararında değerlendirilmesi gereken temel teknik özellikler aşağıda model bazında listelenmiştir:

Sertifikalı ve Standartlara Uygun Alev Dedektörleri

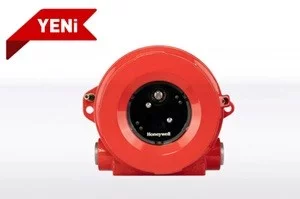

Honeywell FS24X PLUS, FS20X PLUS ve FSL100 modellerinde sertifikasyon yalnızca bir kalite göstergesi değil; yasal uyumluluk, sigorta geçerliliği ve tesis güvenliğinin temel şartıdır. Proje gereksinimlerinize göre aşağıdaki sertifika kategorilerini değerlendirmeniz önerilir.

Avrupa ve Uluslararası Standartlar

EN 54-10, yangın algılama sistemleri için Avrupa'nın temel referans standardıdır ve alev dedektörlerinin test metotlarını, performans kriterlerini ve işaretleme gerekliliklerini tanımlar. IEC 61779 serisi ise gaz ve alev dedektörleri için uluslararası kabul görmüş teknik gereksinimleri içerir.

• EN 54-10 — Avrupa Yangın Algılama Standardı
• IEC 61779 — Gaz ve Alev Dedektörleri Uluslararası Standardı
• ATEX Direktifi 2014/34/EU — Patlayıcı Ortam Ekipmanları
• IECEx — Uluslararası Patlayıcı Ortam Sertifikasyonu

Fonksiyonel Güvenlik Sertifikaları

SIL 2/3 sertifikasyonu (IEC 61508/61511), güvenlik kritik süreçlerde fonksiyonel güvenlik bütünlüğünü kanıtlar. FSL100'ün SIL 3 sertifikasyonu, petrokimya ve nükleer gibi en yüksek risk sınıfındaki tesisler için zorunlu bir kriterdir.

• SIL 2 — FS24X PLUS ve FS20X PLUS (IEC 61508/61511)
• SIL 3 — FSL100 (IEC 61508/61511)
• FM Approved — Kuzey Amerika ve EPC projeleri için
• UL Listed — Uluslararası kabul görmüş güvenlik listesi
• CSA — Kanada Standartlar Birliği onayı

Neden Set Teknik Alev Dedektörleri?

Set Teknik, endüstriyel tesisler için güvenilir ve yüksek performanslı alev dedektörü ve alev algılama sistemi çözümleri sunan uzman bir mühendislik firmasıdır. Petrol ve gaz tesisleri, kimya fabrikaları, enerji santralleri ve yakıt depolama sahaları gibi yüksek riskli ortamlarda yangının erken ve doğru tespiti, güvenliğin en kritik unsurlarından biridir.

Set Teknik olarak, Honeywell'in ileri teknolojiye sahip alev dedektörlerini projelerimize entegre ederek, uluslararası standartlara uygun ve güvenilir sistemler kurulmasına katkı sağlıyoruz. Özellikle Honeywell FS24X Plus ve Honeywell FS20X Plus modelleri; gelişmiş sensör teknolojileri sayesinde hızlı, doğru ve yanlış alarm oranı düşük algılama performansı sunar. Set Teknik'in mühendislik gücü ve doğru ürün seçimi yaklaşımı ile zorlu endüstriyel koşullarda maksimum güvenlik ve süreklilik sağlanır.

Yüksek Güvenlik Standartlarına Sahip Alev Dedektörleri

Endüstriyel tesislerde kullanılan alev dedektörleri, yalnızca yangını algılamakla kalmaz; aynı zamanda uluslararası güvenlik standartlarına uygunluğu ile sistemin güvenilirliğini garanti altına alır. Yüksek güvenlik standartlarına sahip dedektörler, özellikle petrol & gaz, kimya ve enerji sektörlerinde kritik risklerin yönetilmesinde vazgeçilmezdir.

Bu kapsamda modern alev dedektörleri;

• SIL (Safety Integrity Level) sertifikasyonu ile fonksiyonel güvenliği doğrular
• ATEX ve IECEx gibi patlayıcı ortam uygunluk belgeleri ile tehlikeli sahalarda güvenli kullanım sağlar
• FM ve CE onayları ile uluslararası kabul görmüş kalite ve performans kriterlerini karşılar
• EN54-10 standardı ile yangın algılama performansı testlerinden başarıyla geçer

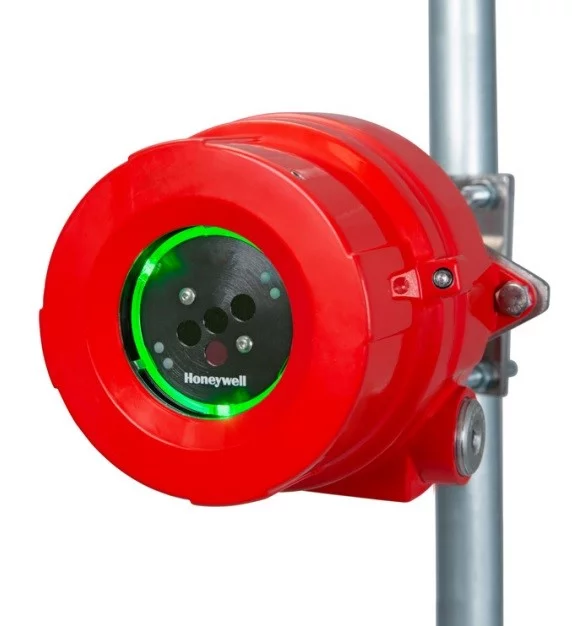

Özellikle Honeywell tarafından geliştirilen Honeywell FS24X Plus gibi gelişmiş alev dedektörleri; SIL 2 uyumluluğu, yüksek yanlış alarm bağışıklığı ve zorlu çevresel koşullarda stabil çalışma özellikleri ile öne çıkar

Gelişmiş sensör teknolojileri sayesinde bu dedektörler:

• Hidrokarbon ve hidrojen yangınları hızlı şekilde algılar
• Yanlış alarm oranını minimize eder
• Geniş görüş açısı ve hızlı tepki süresi ile erken müdahale imkânı sunar

Sonuç olarak, yüksek güvenlik standartlarına sahip alev dedektörleri; sadece bir ekipman değil, tesis güvenliğinin sürekliliğini sağlayan kritik bir yatırımdır. Doğru sertifikasyonlara sahip, güvenilir markalarla kurulan sistemler; hem can hem de tesis güvenliğini en üst seviyeye taşır.

Uzun Ömürlü ve Dayanıklı Alev Algılama Sistemleri

Endüstriyel ortamlarda kullanılan endüstriyel alev algılama sistemleri, zorlu çevre koşullarına dayanıklı olmalıdır. Honeywell alev dedektörleri açık hava,yüksek sıcaklık, nem, toz ve titreşim gibi şartlarda güvenilir çalışacak şekilde tasarlanmıştır.

Honeywell FS24X Plus ve Honeywell FS20X Plus modelleri gelişmiş multi-spektrum alev algılama teknolojisi sayesinde uzun mesafelerde etkili algılama sağlar. Bu dedektörler geniş algılama mesafesi ve menzil özellikleri ile büyük endüstriyel alanların korunmasına yardımcı olur.

Uluslararası Sertifikalara Sahip Alev Dedektörleri

Endüstriyel güvenlik ekipmanlarında uluslararası sertifikalar büyük önem taşır. Honeywell alev dedektörleri, patlayıcı ortamlarda güvenli kullanım sağlayan ATEX sertifikalı dedektörler arasında yer alır.

Bu sistemler ayrıca:

• Exproof tasarım
• SIL 2 sertifikasyonu
• FM sertifikasyonu
• EN54-10 standartları

gibi uluslararası güvenlik kriterlerine uygun olarak geliştirilmiştir.

Zorlu Ortamlarda Güvenilir Alev Algılama

Petrokimya tesisleri, gaz dolum istasyonları ve enerji üretim santralleri gibi ortamlarda kullanılan endüstriyel alev dedektörü sistemleri, zorlu koşullarda güvenilir performans göstermelidir.

Honeywell dedektörleri gelişmiş sensör teknolojisi sayesinde geniş görüş alanı ile çalışır ve gerçek alevi hızlı şekilde algılar. Özellikle hidrojen alev algılama gibi zor uygulamalarda gelişmiş optik sensör teknolojileri yüksek doğruluk sağlar.

Yüksek Riskli Alanlar İçin Hızlı Yangın Tespiti

Yangın algılama sistemlerinde tepki süresi, yangının büyümeden tespit edilmesi açısından kritik öneme sahiptir.

Honeywell dedektörlerinde kullanılan gelişmiş Triple IR (IR3) teknolojisi, alev oluştuğu anda ortaya çıkan ışık spektrumunu analiz ederek saniyeler içinde algılama yapar. Bu hızlı tepki sayesinde petrol ve gaz tesisleri gibi yüksek riskli alanlarda yangına erken müdahale edilmesi mümkün olur.

Alev Dedektörü Fiyatları

Alev dedektörü fiyatları; seçilecek algılama teknolojisine (UV, IR3, UV/IR), projenizin teknik detaylarına, koruma alanının büyüklüğüne ve gerekli sertifikasyonlara (ATEX, SIL2 vb.) göre değişkenlik göstermektedir. Projenize  uygun ve güvenli çözümü belirlemek için uzman mühendislerimizden fiyat teklifi alabilirsiniz.

Projeye Özel Alev Dedektörü Çözümleri

Her tesisin yangın riski ve güvenlik ihtiyacı farklıdır. Bu nedenle doğru alev dedektörü seçimi, mühendislik analizleri ile yapılmalıdır.

Set Teknik olarak sunduğumuz endüstriyel alev algılama sistemleri çözümleri kapsamında:

• saha keşfi ve risk analizi
• uygun Honeywell alev dedektörü modelinin belirlenmesi
• dedektör yerleşim planı ve kapsama analizi
• yangın algılama sistemleri ile entegrasyon

gibi süreçleri kapsayan projeye özel çözümler sunuyoruz.

Teknik Destek ve Danışmanlık

Set Teknik, yalnızca ürün tedarik eden bir firma değil aynı zamanda yangın algılama sistemleri ve alev dedektörleri konusunda mühendislik danışmanlığı sağlayan bir çözüm ortağıdır.

Uzman ekibimiz şu konularda destek sağlar:

• Doğru alev dedektörü seçimi
• Sistem tasarımı ve mühendislik desteği
• Kurulum ve devreye alma
• Bakım, kalibrasyon ve servis hizmetleri
• Teknik dokümantasyon ve eğitim

Bu sayede kurulan endüstriyel alev algılama sistemleri uzun yıllar güvenilir şekilde çalışır.

Alev Dedektörleri Hakkında Sıkça Sorulan Sorular

Erken alev algılama neden kritiktir?

Yangınlar ilk oluştuğu anda küçük ve kontrol edilebilir durumdadır. Ancak erken tespit edilmezse saniyeler içinde büyüyerek büyük hasarlara yol açabilir.

Gelişmiş yangın algılama sistemleri ve endüstriyel alev dedektörü teknolojileri, alevin oluştuğu anda algılama yaparak alarm sistemlerini devreye sokar. Bu sayede yangına hızlı müdahale edilerek can ve mal kaybı riski önemli ölçüde azaltılır.

Alev sensörü nedir?

Alev sensörü, yangın sırasında oluşan ışık spektrumunu algılayan optik sensör teknolojisidir. Modern alev algılama sistemi çözümlerinde farklı sensör teknolojileri kullanılmaktadır.

Bunlar arasında:

• UV/IR alev dedektörü
• Triple IR (IR3) teknolojisi
• Multi-spektrum alev algılama

bulunur.

Bu teknolojiler, alevin karakteristik ışık dalga boylarını analiz ederek yangını hızlı ve doğru şekilde algılar.
