Durag Group Pnömatik Geri Çekme Üniteleri

durag-pnomatik-01Neden Geri Çekme Ünitesi Kullanılmalıdır?

Durag Group firmasının birçok sektöre sunduğu Ateşleme & Yanma grubu ürünlerinden bir tanesi de pnömatik geri çekme üniteleridir. Bu ürünlerin kullanımları proseste firmaların sıkça yaşadığı çakmak ucu hasarları, çakmak ucu sarfiyatı ve ateşleme problemleri gibi kritik konular için çok önemli bir yere sahiptir. Ürünler güvenli, başarılı ve otomatik olarak ateşlemenin yapılması için Durag Group bünyesinde bulunan ateşleyiciler ile birlikte birçok firma tarafından kullanılmaktadır. Yaşanan sorunlarda sahalarda yapmış olduğumuz incelemelerde en çok karşılaşılan konular; ateşleme lansının doğru konumlandırılmaması ya da ateşleme sonrası lansın içeride unutulması gibi çok kritik konulardır. Elbette ki bu konular dışında teknik olarak incelenmesi gereken tasarım ve işletme gibi kriterler de göz ardı edilmemelidir.

Sektörde çok fazla kullanılan D-HG 400 ve D-HG 500 serisi yüksek enerjili ateşleyiciler için Durag Group bünyesindeki ve bu bahsedilen ürünler ile kullanılan en önemli ürünlerden birisi de Durag D-VE 500 serisi Pnömatik geri çekme üniteleridir.

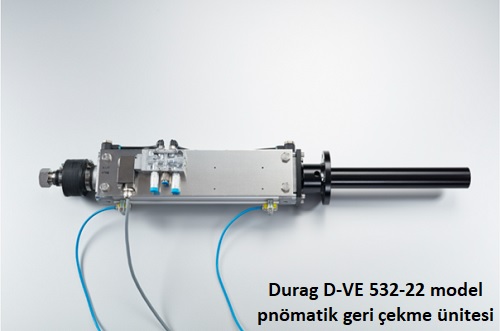

Durag D-VE 500 Pnömatik Geri Çekme Ünitesi:

D-VE 500 Pnömatik geri çekme ünitesi, yakıcının çalışma süreci sırasında herhangi bir zamanda çakmak ucunun (ateşleme lans ucu) kesin ve tekrarlanabilir şekilde konumlandırılmasını sağlar.

Aynı zamanda başarılı ateşleme sonrası, ateşleme lansının geri çekilmesi ile yakıcı operasyonuna bağlı yüksek sıcaklıklardan kaynaklı hasarlardan korunması sağlanır.

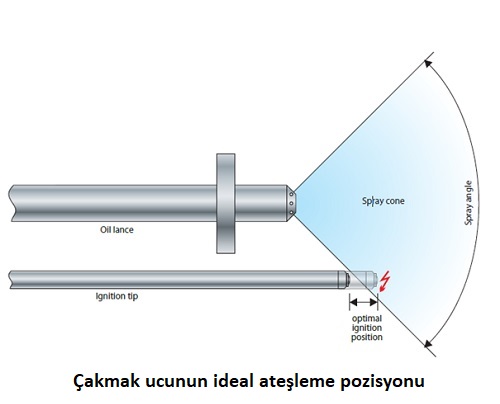

Çakmak ucunun (ateşleme lans ucu), yakıt/hava karışımının kenarında ve doğru bir şekilde konumlandırılması, brülörün bir yüksek enerjili ateşleme cihazı ile güvenli bir şekilde ateşlenmesinin ön koşuludur. Ancak genelde brülörün operasyonu sırasında ateşleme alanındaki sıcaklıkların çok yüksek olması, çakmak ucunun zarar görmesine sebep olabilir.

Pnömatik geri çekme mekanizması, çakmak ucunun brülör ateşleme alanında tam olarak doğru pozisyonda olmasını ve başarılı ateşlemeden sonra da bu alandan geri çekilmesi görevini yerine getirir.

blog_gorseli_02_02

D-VE 500 serisi geri çekme üniteleri aşağıdaki Durag modelleri ile uyumludur:

  • Doğrudan ateşleme lansı olan D-ZL 500'e monte edilebilen D-HG 500-50,-51,-52 yüksek enerjili ateşleme cihazları ile,
  • Güvenli alanlarda kullanılan rijit ateşleme lansı olan D-ZL 521 ile,
  • D-ZL 441Ex gibi Tehlikeli alanlarda kullanılan rijit ateşleme lansları ile.

Özellikleri:

  • Ateşleme lanslarının otomatik içeri sokulması ve geri çekilmesi,
  • Basınçlı hava ile hareket ettirme,
  • Selenoid vana ile yön değiştirme ve hız kontrolü,
  • Temassız (non-contact) limit anahtarı,
  • Mevcut hareket uzunlukları: 300, 400, 500 ve 600 mm,



  • Basınca dayanıklı ve/veya patlamaya karşı korumalı modeller,
  • 10 bar'a kadar aşırı basınçta operasyon.



blog_gorseli_03_03Uygulamaları:

  • Enerji santralleri
  • Kimya endüstrisi
  • Rafineriler
  • Çimento tesisleri
  • Atık yakma fırını
  • Buhar jeneratörleri
  • Isıl işlem tesisleri
  • Claus tesisleri

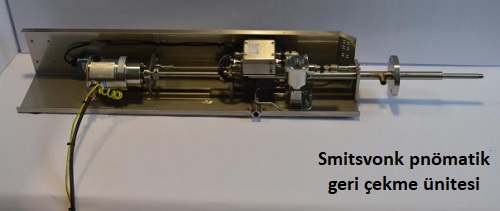

Smitsvonk PRU Pnömatik Geri Çekme Üniteleri:

Durag Group, bünyesinde iki farklı seçenekte pnömatik geri çekme üniteleri mevcuttur. Bunlar 22 mm ateşleme lansları için olan D-VE 500 modeli ve 17 mm ateşleme lansları için PRU ürünüdür. PRU ürünleri ile ilgili de aşağıda kısa bilgiler paylaşılmıştır.

Smitsvonk tarafından üretilen PRU serisi geri çekme üniteleri 17 mm ateşleme lanslarına uygun olup, proje bazlı olarak müşteri ihtiyaçlarına göre konfigüre edilebilirler.



blog_gorseli_04_04Özellikleri:

  • Ateşleme lanslarının otomatik içeri sokulması ve geri çekilmesi,
  • Selenoid vana ile yön değiştirme,
  • Hız kontrolü,
  • Temassız (non-contact) limit anahtarı,
  • Standart hareket uzunluğu: 300mm (istek üzerine farklı uzunluklar),
  • Basınca dayanıklı ve/veya patlamaya karşı korumalı modeller,
  • Durag ateşleme sistemleri için proje bazlı konfigürasyon.



Uygulamaları:

  • Fırınlar
  • Kazanlar
  • Ground Flare Sistemleri

Set Teknik Emniyet ve Çevre Teknolojileri A.Ş. olarak; Gaz Algılama Sistemleri, Proses Gaz Analiz Sistemleri, Sürekli Emisyon Ölçüm Sistemleri, Endüstriyel İş Güvenliği Ekipmanları ve Yanma Teknolojileri konularında, 2004 yılından bu yana her geçen gün geliştirerek bugüne taşıdığımız satış ve teknik destek tecrübemiz ve tamamı Türkiye ve Avrupa normlarına uyumlu ürünlerimiz ile mühendislik çözümleri sunmaktayız.
