Sürekli emisyon ölçüm sistemi (SEÖS) ve proses gaz analizi söz konusu olduğunda kullanılan birçok farklı gaz ölçüm metodu bulunmaktadır. Bu metotlar arasında en yaygın olanı ve en bilineni kızılötesi (infrared) teknolojisidir. Kızılötesi teknolojisinde her bir ölçüm sensörü tek bir hedef gazı baz almaktadır. Bundan dolayı bazı spesifik parametreler ve çoklu gaz ölçümlerinde kızılötesi (infrared) teknoloji tek başına yeterli değildir. Bu nedenle üst model kızılötesi teknolojisi de diyebileceğimiz FTIR Teknolojisi (Fourier Transform Infrared) geliştirilmiştir.
Aynı anda birden fazla parametrenin ölçümünü gerçekleştirebilen bu teknolojinin en yaygın kullanım alanları, SEÖS (Sürekli Emisyon Ölçüm Sistemleri), laboratuvar, ar-ge ve kalite uygulamalarıdır.
FTIR Spektroskopisi; incelenmek istenen örnek makro moleküllerinin fonksiyonel gruplarının titreşimlerinden kaynaklanan yapısal ve fonksiyonel bilgilerin elde edilmesini sağlayan bir tekniktir. Bu metot, normal IR (Kızılötesi) spektrometrenin gelişmiş bir şeklidir. IR spektrometresi çift ışın yollu olarak dizayn edilmiştir. FTIR ‘da ise IR kaynağından gelen ışın, tıpkı güneş ışınlarının kırınıma uğrayarak gökkuşağını oluşturması gibi kırınım prizmaları ile farklı frekansta IR ışınlarına dönüştürülmektedir. Örnek hücresinden geçen her bir frekanstaki IR ışını kaydedilerek analiz edilen örneğe ait IR spektrumu elde edilir.
Bir gazın kızılötesi spektrumu parmak izi gibidir: her bir bileşen benzersiz bir moleküler yapıya ya da benzersiz bir atom kombinasyonuna sahiptir. Kızılötesi ışığa
maruz kaldıklarında kızılötesi spektrum üretirler. Oluşturdukları eşsiz yapıya dayanarak, her bir bileşik (iki atomlu moleküller hariç) tanınabilir ve ölçülebilir.
Çoğu gaz, kızılötesi spektrumdaki bazı dalga boylarında kızılötesi ışığı absorbe (soğurma) ederler. Soğurmanın yoğunluğu, gazın moleküler yapısına göre değişir, bu nedenle her bir gazın farklı bir soğurma düzeni mevcuttur.

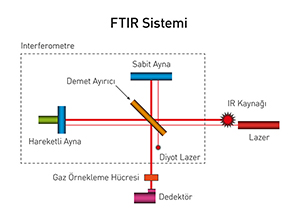

FTIR (Fourier Transform Infrared) Spektrometre
Bir FTIR analizörü, tüm infrared spektrumunu aynı anda tarayarak numunedeki her bir gazın konsantrasyonlarını hesaplamaktadır. Bütün kızılötesi spektrumun bir kerede taranması, numunedeki tüm gazların aynı anda ölçülebileceği anlamına gelir. FTIR'daki bu özellik ile tüm gazlar aynı kızılötesi spektrumun taranmasıyla ölçüldüğünden, yazılımda herhangi bir değişiklik yapılmadan yeni bileşiklerin kolayca eklenebilmesi mümkündür.
Bileşenlerin Spektrum Alanı Analizlerinin Gösterim Örneği
FTIR teknolojisi çok sayıda gazın, hızlı, doğru ve güvenilir bir şekilde ölçülmesi gereken çeşitli uygulamalar için ideal bir çözümdür.
FTIR Teknolojisi'nin Avantajları Nelerdir?
FTIR Teknolojisi, geleceğe yönelik bir teknolojiye sahip olması ve ölçülebilen gaz sayısının fazla olması sebebiyle diğer ölçüm yöntemlerinden daha avantajlıdır.
1. Geleceğe Yönelik Teknoloji
FTIR'ın en iyi özelliklerinden biri; tüm gazların aynı kızılötesi spektrum taranmasıyla ölçülmesidir. Böylece, donanımda herhangi bir değişiklik yapmadan veya analizörü değiştirmeden kolayca yeni gazlar ve gaz aralıkları eklenebilir.
Emisyon ölçüm sistemi ile ilgili mevzuatlarda meydana gelebilecek değişikliklere (Düşük emisyon limit değeri (ELV) gibi) ve sertifika güncellemelerine, kolayca uyum sağlayabilir. Gasmet gaz analizörleri, yalnızca bugünün emisyon limitlerini değil aynı zamanda gelecekte ortaya çıkabilecek düşük limit değerlerini de izleyebilmesi, FTIR'ı geleceğe yönelik bir çözüm haline getirerek, uzun e karlı bir yatırım olmasını sağlamaktadır.
2. Ölçülebilen Gaz Sayısı
FTIR'ın yüksek sayıda gazı ölçebilme özelliği, diğer emisyon ölçüm teknolojileri arasında rakipsiz olduğunu göstermektedir. Tüm bileşenler tek seferde ölçülebilir ve analiz edilebilir.
3. Sertifika
Gasmet'in FTIR emisyon ölçüm sistemleri için TÜV ve MCERTS sertifikaları (KGS1 / QAL1) mevcuttur. Formaldehit, düşük aralıklı HF ve NO gibi birçok bileşen sertifikada yer almaktadır.
*Formaldehit: CH2O formülüne sahip bir organik bileşiktir. Aldehitlerin en basit üyesidir. Diğer ismi Metanal'dir.
4. Güvenilirlik
Fourier Transform Infrared spektroskopisi, çok düşük gaz konsantrasyonlarını tanıma hassasiyetine sahip olmasından dolayı en güvenilir teknolojilerden biridir. Gasmet FTIR gaz analizörleri, düşük ppm seviyelerinden %vol seviyelerine kadar ölçüm yapabilmektedir.
Sertifikada belirtildiği üzere bakım periyodu 6 aydır. Bu süre ile sistemin güvenilir oluşu bir kez daha kanıtlanmaktadır.
Başta Atık yakma tesisleri olmak üzere; Enerji santralleri, Çimento Üretim Tesisleri, Ham Gaz Ölçümleri, Uygunluk Ölçümleri, Alüminyum Üretim Tesisleri, Gübre ve Nitrik Asit Üretim Tesisleri kullanım alanları için önerebileceğimiz Gasmet Analizörlerini aşağıda bulabilirsiniz:
Gasmet CEMS II e Sürekli Emisyon Ölçüm Sistemi Özellikleri:
CEMS II e ile aynı anda 16 gazın ölçülebilmesi,
Donanımda herhangi bir değişiklik yapmadan daha fazla gaz eklenebilmesi ölçüm aralıklarının genişletilmesi,
Uzun ömürlü oluşu,
Gasmet Sürekli Emisyon Ölçüm Sistemi (SEÖS) CEMS II e, TÜV ve MCERTS sertifikalarına sahiptir.
Gasmet CEMS II e Örnekleme Sistemi: İndir
Gasmet CEMS II e Teknik Doküman: İndir
Gasmet CEMS II e Sürekli Emisyon Ölçüm Sistemini Oluşturan Ekipmanlar:
- Örnekleme Ünitesi
- CX-4000 Analizör
- Endüstriyel Bilgisayar
- Oksijen Analizörü
- TOC Analizörü
Gasmet DX4000 Taşınabilir Analizör Özellikleri:
Periyodik ölçümler için en ideal analizör,
Aynı anda 50'ye yakın gaz ölçülebilme özelliği,
Numune gazın yüksek sıcaklıkta ve nemli olması durumunda gazı şartlandırmadan ölçümünün yapılabilmesi,
Kolay kurulum ve kullanımı ile en küçük FTIR Emisyon Ölçüm Sistemi'dir.
ATEX, IECEx, SIL2 ve CE sertifikalı
Gasmet DX4000 Ürün Broşürü: İndir
Set Teknik Emniyet ve Çevre Teknolojileri A.Ş. olarak; Gaz Algılama Sistemleri, Proses Gaz Analiz Sistemleri, Sürekli Emisyon Ölçüm Sistemleri, Endüstriyel İş Güvenliği Ekipmanları ve Yanma Teknolojileri konularında 15 yıllık satış ve teknik destek tecrübemiz ve tamamı Avrupa normlarına uyumlu ürünlerimiz ile mühendislik çözümleri sunuyoruz.
Atık yakma tesislerinde kullanılan sürekli emisyon ölçüm sistemleri (SEÖS) ile ölçüm zorunluluğu olan HF ve HCI gazlarının da dahil olduğu parametreleri ölçebilen, FTIR Gaz Analiz Sistemleri üreticisi Gasmet firmasının Türkiye yetkili tek distribütörü ve teknik servisiyiz.
Gasmet FTIR Gaz Analizörleri Hakkında Sıkça Sorulan Sorular
Gasmet FTIR Gaz Analizörleri Ne Zaman Yeniden Kalibre Edilmelidir?
FTIR gaz analizörleri, periyodik olarak yeniden kalibrasyon gerektirmez. Günlük olarak sıfır gaz ile yapılan arka plan spektrumu ölçümü, ölçüm doğruluğunu korumak için yeterlidir. Enstrüman, üretildiği fabrikada analiz edilen gazların referans spektrumları tarafından kalibre edilir ve bu spektrumlar zaman içinde değişmez. Bir FTIR enstrümanının kalibrasyonu şu unsurlara dayanır:
- Bilgisayarda kaydedilen referans spektrumlar
- IR kaynağı, örnek hücre vb. herhangi bir varyasyonu telafi eden günlük sıfır gaz (N2) ile yapılan arka plan spektrumu ölçümü
- Referans lazer ile sürekli içsel dalga boyu ölçeği referansı
Yukarıdaki nedenlerden dolayı, bir FTIR enstrümanının tepkisi kaymaz ve her bir ölçülen gaz için ayrı sıfır ve span ayarlarına ihtiyaç duyulmaz. FTIR, sıcak/nemli gazlardaki düşük ppm konsantrasyonlarını (40 vol-% (400.000 ppm) su dahil) ölçebilir.
Gasmet FTIR Gaz Analizörlerine Yeni Ölçüm Parametreleri Nasıl Eklenir?
Yeni gazlar ya cihazla ölçülerek ya da genel bir veri kütüphanesinden alınarak eklenebilir. Hangi yöntemin kullanılacağı, uygulamaya bağlıdır. Eğer izleme ve doğruluk önemliyse, cihaz için özel kalibrasyon yapılmalıdır. Aksi halde, genel spektrumlar da kullanılabilir. Cihaz için özel kalibrasyon, kullanıcı tarafından veya Gasmet laboratuvarı tarafından yapılabilmektedir.
Gasmet FTIR Gaz Analizörlerinin Emisyon İzleme Uygulamalarındaki Standart Performans Özellikleri Nelerdir?
- Gasmet FTIR analizörleri, EN 15267-3 (Avrupa) ve PS 15 (ABD) standartlarında belirtilen performans gereksinimlerini karşılamaktadır. Lineerlik sapmaları tam ölçeğin %2'sinden daha az olup, baca gazlarından kaynaklanan çapraz etkileşim etkileri (H2O, %40 vol'e kadar) sertifikalı gazlar için tam ölçeğin %4'ünden daha düşüktür.
- Belirli gazlar (CO, NO, NO2, SO2, HCl, HF, vb.) için ölçüm belirsizliği, AB Endüstriyel Emisyonlar Direktifi'ndeki emisyon limit değeri ile orantılı bir sınır değere sahiptir ve Gasmet sistemi genellikle sertifikalı (EN 15267-3, TÜV, MCERTS) emisyon gözlem sistemleri için izin verilen maksimum belirsizliğin yarısından daha küçük ölçüm belirsizliklerine sahiptir. Bu, Gasmet gaz analizörlerinin sadece günümüz emisyon limitlerini değil, gelecekte tanımlanabilecek daha düşük limit değerlerini de izleyebilecek yetenekte olduğunu garanti eder.
