Kalorimetreler

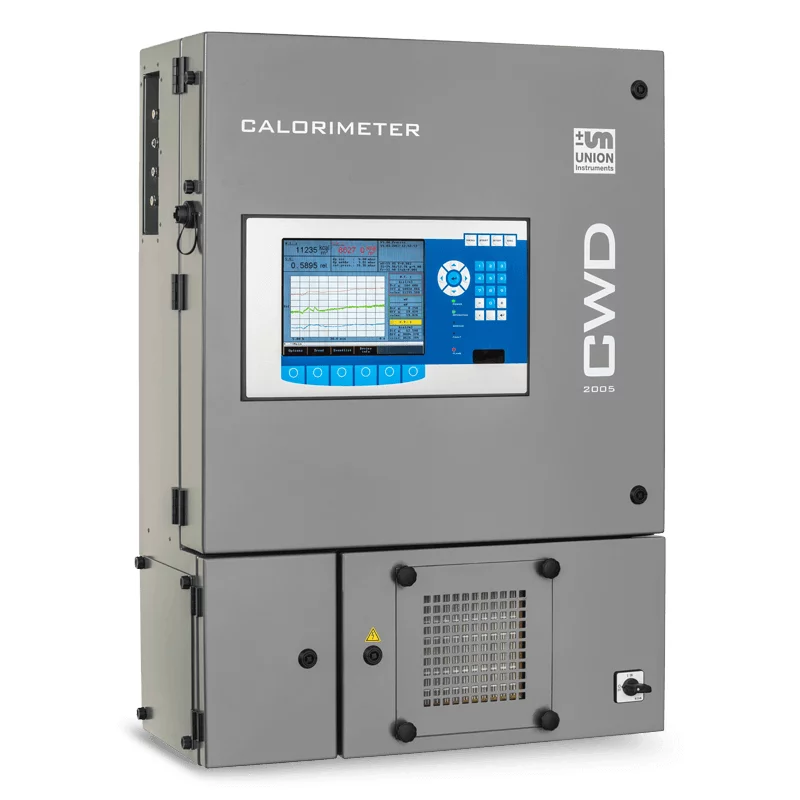

Union CWD2000 Serisi

CWD2005 BASIC, Wobbe Index ve spesifik yoğunluğun çevrimiçi olarak belirlenmesi için standart yanma kalorimetresidir. Wobbe Index ve özgül yoğunluk doğrudan ölçülür, kalorifik değer ve CARI bu değerlerden hesaplanır. Tüm yanıcı gazlar için uygundur. Düşük kalorili gazlar bile destek gaz kaynağı ile birlikte ölçülebilir.

Ürün Talep Formu

Paylaş:

Ölçüm parametreleri ve aralıkları;

Gaz Tipi

Ölçüm aralıkları [MJ/m3]

Giriş basıncı [mbar]

Wobbe index doğruluğu [± % MBE]

Tipik gaz tüketimi [l/h]

Parlama gazı

0-15

40

3.0

40

Yüksek fırın gazı

3.5 – 6

40

3.0

170

Konvertör gazı

4.5 - 9

40

1.5

140

Karışık gaz

5 – 10

40

2.0

140

Kok fırın gazı

15 - 30

40

1.5

60

Biyogaz

25 – 35

40

1.5

70

Doğalgaz

25 – 48

20

1.0

25

Rafineri gazı

25 – 50

40

1.5

25

LPG

40 – 90

20

1.5

15



  • CWD isteğe bağlı olarak büyük ölçüm aralıklarını ölçmek için bir ölçüm aralığı anahtarı sağlar.
  • Oldukça sağlam ölçüm sistemi sayesinde, kok gazı ve yüksek fırın gazı gibi ağır kontamine olmuş gazları, önemli ölçüde artan bakım gereklilikleri olmadan ölçmek mümkündür.

Ağırlık

Yaklaşık 54 kg.

Boyutları (WxHxD[mm])

1020 x 720 x 337

Koruma sınıfı

IP 50

Ortam sıcaklığı

5 – 45 °C

İzin verilen sıcaklık değişimi

≤ 5 °C saatte

Ortam nemi

0 – 95% (bağıl)

Harici basınç

800 – 1100 hPa (0.8 – 1.1 bar)

Gazın besleme basıncı

20 - 40 mbar

Proses gaz girişi

Max. 2

Kalibrasyon gaz girişi

Max. 2

Gazın bağıl nemi

≤ 95%, condensate-free

Gaz sıcaklığı

Max. 45 °C

Güç

240 VAC, 50/60 Hz; 110 VAC, 60 Hz

Cihaz arayüzleri

3 x relay; RS232; 4 – 20 mA; fieldbus; Profibus DP; Profinet IO; Modbus RTU/TCP; Industrial Ethernet

T90 cevap süresi

20 s

Onay (isteğe bağlı)

NRTL approval by SGS, standards: UL61010-1,CAN/CSA-C22.2 No. 61010-1

(müşteri referansı 710162)

  • LNG Terminalleri
  • Demir-Çelik sektörü
  • Kok Batarya uygulamaları
  • Yüksek Fırın gazı kalorisi ölçümleri
  • Açık deniz proses gaz yönetmeliği
  • Gaz türbinleri için yakıt yönetmeliği
