Flame Supervisor

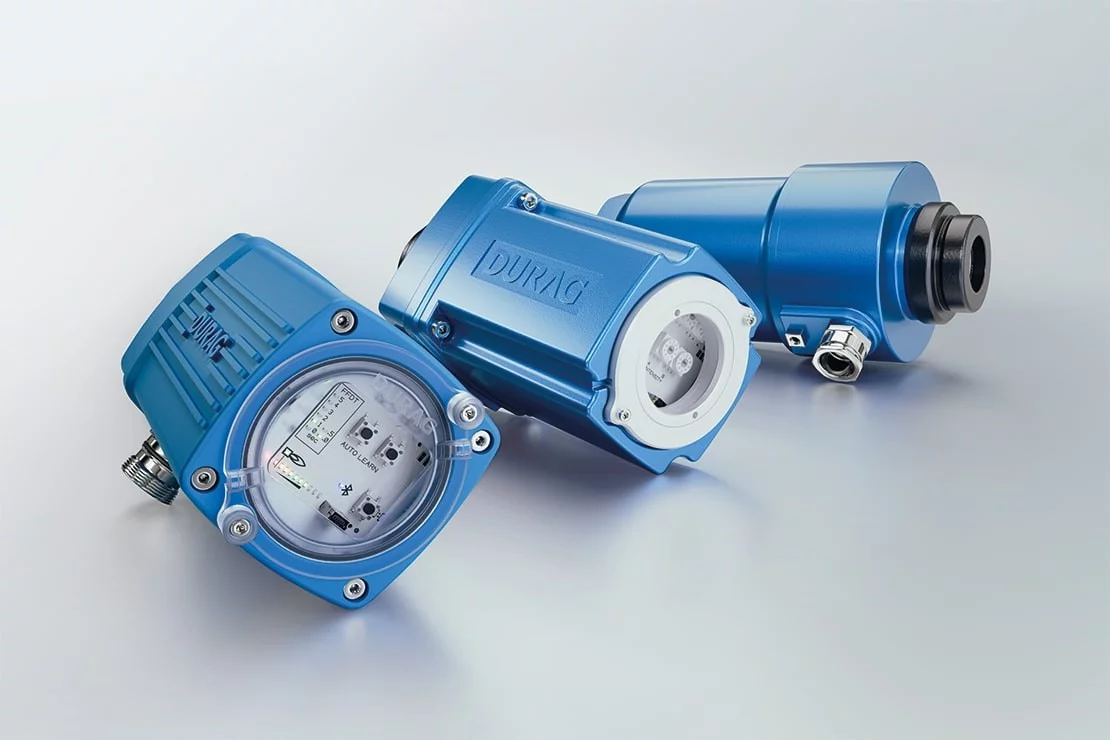

1-durag_flame_supervisor_group_persp_cgi_1110x740-min

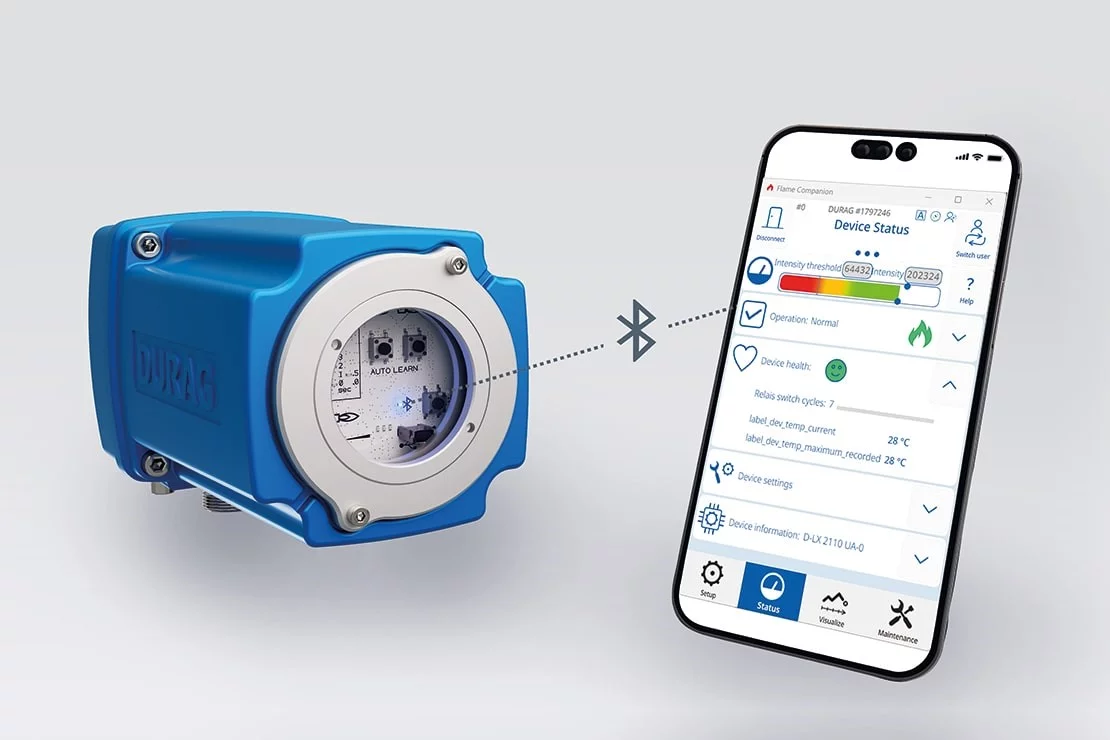

2-durag_flame_supervisor_smartphone_1110x740-min

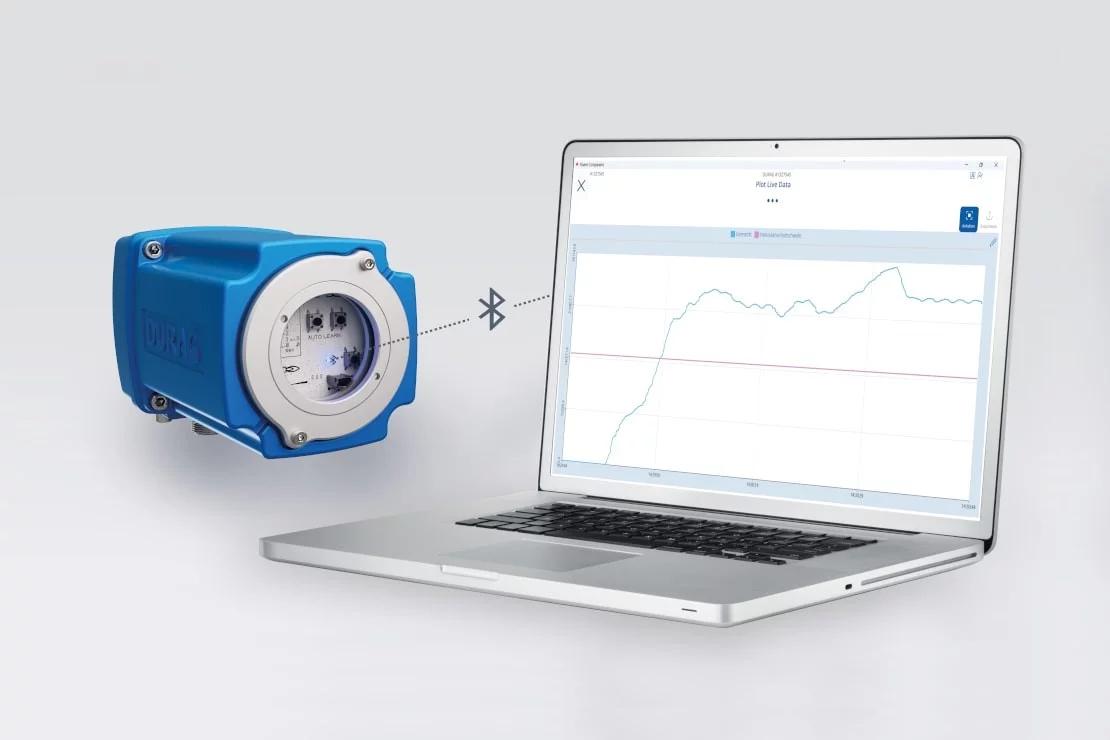

3-flame_supervisor_notebook_1110x740-min

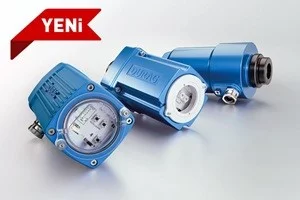

DURAG

Kompakt ve çok yönlü bu alev monitörü, Auto Learn (otomatik öğrenme) özelliğiyle birlikte gelir; Flame Companion uygulaması ile sezgisel kontrol sağlar. Tüm yakıt tiplerinde ve çoklu brülör sistemlerinde optik alev izleme için tasarlanmıştır.

DURAG Flame Supervisor iki versiyonda sunulmaktadır:

D-LX 1100 (Rotary Switch versiyonu): Döner anahtarların kullanımıyla kolay, manuel ayarlar için.
D-LX 2xxx (Select versiyonu): Çoklu filtreler ve Auto Learn (otomatik öğrenme) fonksiyonu ile, Ayar ve analizler Flame Companion uygulaması üzerinden yapılır.

Paylaş:

Genel Bakış Teknik Bilgiler Kullanım Alanları Dokümantasyon

Genel Bakış

FAYDALAR (TÜM VERSİYONLAR)

Genişletilmiş ortam sıcaklığı aralığı
Geniş bir sıcaklık aralığında sertifikalı performans – izolasyon, ısıtma veya soğutma aksesuarlarına gerek yok.
Bağlantıya hazır
Flame Companion uygulaması ile kombinasyon, USB ve Modbus üzerinden Flame Supervisor'ın kolay ve kullanıcı dostu çalıştırılmasını sağlar.
Fonksiyonel güvenlik
Yedekli kanal çalışması, güvenlik açısından kritik uygulamalarda güvenilir performans sağlar (SIL 3).
Tüm gaz yakıtlarının algılanması
Tüm cihaz versiyonlarında, gaz yakıtlarının algılanmasını garanti eden ultraviyole UV hücresi bulunur (H2 uyumlu).
Alev sinyali
Alev yoğunluğu ve arıza bildirimi için yapılandırılabilir analog çıkış.
Güvenli çalışma
Çift kanallı yapı, TÜV sertifikalıdır; dahili bir arıza durumunda 22 saat 50 dakikaya kadar güvenli çalışmayı garanti eder.
Sürekli alev izleme
Tüm Flame Supervisor versiyonları fotodiyotlarla donatılmıştır, sürekli veri toplar (shuttering ya da blind periods olmadan).
Kullanıcı dostu işletim

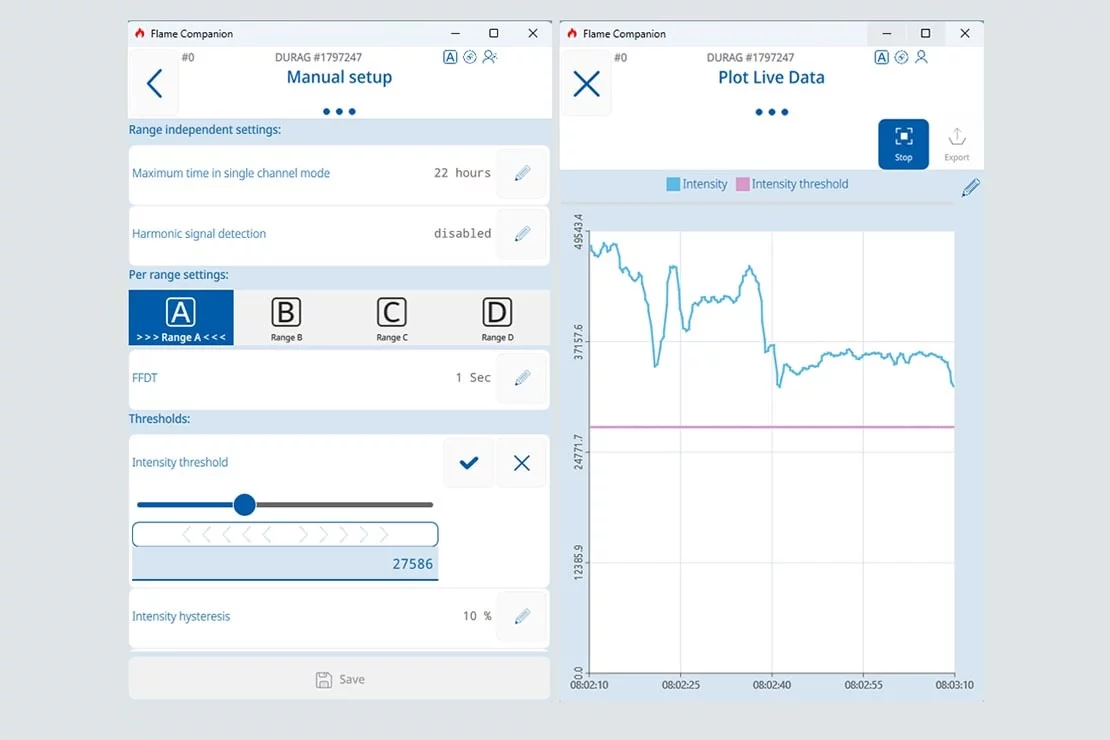

Flame Companion yazılımı (Android, Windows), alev tarayıcının sezgisel kurulumunu ve işletimini sağlar.

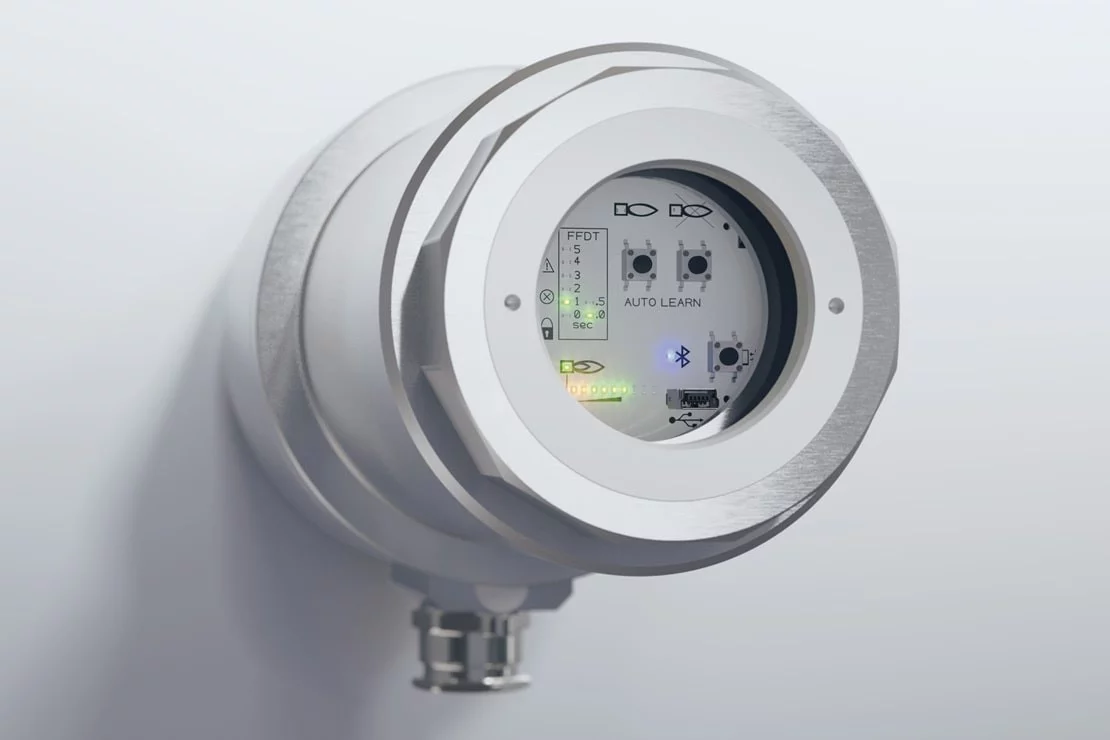

Yerel LED ışıkları
Çalışma durumu, alev varlığı (ON), güncel FFDT, alev yoğunluğu, Auto Learn durumu ve opsiyonel Bluetooth bağlantısı hakkında net gösterim sağlar.

EK FAYDALAR (SELECT VERSİYONU)

Zahmetsiz kurulum ve işletim
Auto Learn fonksiyonu kullanılarak hızlı devreye alma – sadece iki tuş ile basit kullanıcı deneyimi.
Karmaşık gereklilikleri basitleştirir
Farklı ateşleme senaryoları veya yakıt türlerini birleştiren dört önceden yapılandırılmış işletim modu ile gelir; bu, kurulumu kolaylaştırır ve kullanıcı dostu çalışmayı garanti eder.
Gelişmiş bağlantı
Bluetooth, USB ve Modbus olmak üzere üç iletişim kanalına ek olarak, Select versiyonunda iki analog çıkış bulunur.
Geniş yakıt aralıkları için çift renkli algılama
Neredeyse tüm yakıt türlerini (tozlu, sıvı, gaz, kimyasal, atık ürünler) algılamak için tek cihazda UV + IR fotodiyot sensörleri birleştirilmiştir.
Özelleştirilmiş izleme
Auto Learn en iyi ayarları otomatik olarak oluşturur. Dört aralık ile birlikte, en değişken ve karmaşık yanma durumlarının optimum şekilde izlenmesi garanti edilir.
Sertifikalı siber güvenlik
Flame Supervisor, IEC 62443-4-2 standardına uygun sertifikaya sahiptir (parametre konfigürasyonu hâlâ Flame Companion uygulaması ile mümkündür).
Fiber optik tabanlı versiyon (D-LX 27x0)
Kompleks koşullar (eğimli brülörler, yanma odalarında yüksek sıcaklık, alan kısıtlamaları veya yüksek titreşim) için esnek veya rijit tüp.

Teknik Bilgiler

Spektral aralık

UL: 185 ... 260 nm
UA: 305 ... 480 nm
UI: 220 ... 360 nm ve 780 ... 1.800 nm (D-LX 2XX0)
IG: 780 … 1.800 nm (D-LX 1100)

Güvenlik

Kendini izleme ve arıza emniyetli, SIL3'e kadar güvenlik zincirlerini destekler

Anahtarlama eşiği

Alev yoğunluğu

Yerel gösterge (LED'ler)

Çalışma durumu
Alev ON
Güncel FFDT
Alev yoğunluğu
Auto Learn (sadece D-LX 2XX0)
Bluetooth (opsiyonel, sadece D-LX 2XX0)

Alev kaybı algılama süresi (FFDT)

0,5 ... 5 s (0,5 s artışlarla)

Alev ON kontakları

Normalde açık, alev ON olduğunda aktif

Alev OFF kontakları

Normalde kapalı, alev OFF olduğunda aktif

Çalışmaya hazır kontağı, değiştirici kontak (SPDT)

Hata yoksa bir çıkış aktiftir
Arıza durumunda bir çıkış aktiftir

Anahtarlama kapasitesi, röle kontakları

Maks. 50 V= , Maks. 0,5 A; 230 V~, 0,2 A

Analog çıkış

2 x 0/4 ... 20 mA (seçilebilir), yük maks. 750 Ohm

Görüş açısı

Elektriksel veriler

24 V= ±20%; 5 W; PELV (IEC 60730-1'e uygun)

Ortam koşulları, dedektör

UL: –40 … +85 °C
UA: –40 … +75 °C
UI: –40 … +90 °C

Koruma sınıfı

IP66 / IP68, NEMA 4X
IP65, NEMA 4X (/MP9)
IP66, NEMA 4X

Ağırlık, gövde (kablosuz)

P2: yaklaşık 0,9 kg
M5: yaklaşık 1,3 kg
M4: yaklaşık 3,0 kg
S2: yaklaşık 7,0 kg

PATLAMA KORUNUMU;

D-LX..../ExAx1/….	II 2 G Ex db IIC T5 GbII 2 G Ex db IIC T6 GbII 2 D Ex tb IIIC T100 °C DbII 2 D Ex tb IIIC T85 °C Db
D-LX..../ExAx2/….	II 3 G Ex ec nC IIC T4 GcII 3 G Ex ec nC IIC T6 GcII 3 D Ex tc IIIC T135 °C DcII 3 D Ex tc IIIC T85 °C Dc
D-LX..../ExUC1/....	Class I, Div. 2, Group A, B, C, D, T4Class I, Div. 2, Group A, B, C, D, T6Class II, Div. 2, Group E, F, G, T4; Class IIIClass II, Div. 2, Group E, F, G, T4; Class IIIClass I, Div. 1, Group A, B, C, D, T5Class I, Div. 1, Group A, B, C, D, T6Class II, Div. 1, Group E, F, G, T5; Class IIIClass II, Div. 1, Group E, F, G, T6; Class III

Kullanım Alanları

Kompakt alev monitörü, üretim sürecinde alevin kullanıldığı ve ısıl enerjiye dayanan tüm endüstrilerde vazgeçilmezdir. Buna buhar, sıcak su, sıcak hava üretmek için enerji kullanılan sistemler ile ürün durumlarının dönüştürüldüğü (ör. katıdan sıvıya veya gaza) prosesler ve ayrıca petrokimya endüstrisindeki buhar krakingi gibi ısıl ayrışma süreçleri dahildir.

DURAG Flame Supervisor, üretici firmadan bağımsız olarak çok çeşitli brülörler için mükemmel uyum sağlar. Sadece çok küçük kazanlar veya iyonizasyonlu alev denetleyicilerin daha uygun olduğu brülörler hariç, neredeyse her yerde kullanılabilir.

Tipik uygulamalar ve kullanım alanları

Çimento ve yapı malzemeleri endüstrisi:

Döner fırınlarda ve kalsiner brülörlerde alev izleme için kullanılır, güvenli ve verimli yanmayı sağlar.
Yakıt kullanımını optimize etmeye, ürün kalitesini güvence altına almaya ve duruş sürelerini azaltmaya yardımcı olur.

Enerji üretimi ve yardımcı programlar:

Kazanlar, brülörler, gaz türbinleri ve kanal brülörlerinde güvenilir alev tespiti sağlar.
Fosil yakıt ve biyokütle tesislerinde güvenlik sistemlerini ve yasal uyumluluğu destekler.

Metal ve çelik üretimi:

Tekrar ısıtma fırınları, pota ön ısıtıcıları ve tavlama fırınlarında sürekli alev varlığını güvence altına almak için kullanılır.

Gıda ve içecek endüstrisi:

Endüstriyel fırınlarda ve kurutucularda güvenli alev kontrolü sağlar, ürün kalitesini garanti eder ve sıkı hijyen ve güvenlik standartlarını karşılar.

Endüstriyel fırınlar ve ocaklar:

Çeşitli yüksek sıcaklık prosesleri için idealdir, ısıl uygulamalarda hassas kontrol ve erken arıza tespiti sağlar.

Petrol ve gaz endüstrisi:

Proses ısıtıcılarında ve reformerlerde, kirli ve tehlikeli ortamlarda alev stabilitesini izlemek için kullanılır; güvenliği ve proses güvenilirliğini sağlar.

Petrokimya, rafineri ve kimya tesisleri:

Karmaşık yanma sistemlerinde brülör yönetimi için yüksek riskli bölgelerde kritik rol oynar.
Operasyonel güvenliğe katkı sağlar ve SIL-3 ile ATEX / FM EX gerekliliklerine uyum sunar.

Kağıt ve selüloz endüstrisi:

Buhar kazanlarında, geri kazanım kazanlarında ve kireç fırınlarında sürekli prosesleri korur, plansız duruşları azaltır.

Atık ve tehlikeli atık yakma tesisleri:

Kullanılan yakıttan bağımsız olarak ilk ateşleme brülörlerinin sürekli alev gözetimini sağlar.
Çevresel standartlara uyumu destekler ve verimli enerji geri kazanımı sunar.

Alternatif yakıt kullanan endüstriler (RDF/SRF):

Çimento ve yapı malzemeleri, atıktan enerji üretim tesisleri (WtE), biyokütle ve birlikte yakma tesisleri, cam, seramik ve kireç üretimi vb.
Bu yakıtlar dengesiz yanma karakteristikleri ortaya çıkarır. Kompakt alev tarayıcı, güvenli, verimli ve adaptif brülör yönetimi için sağlam ve parazitsiz alev tespiti sağlar.

Dokümantasyon

flame-supervisor-datasheet

Flame Supervisor Optik Kompakt Alev Monitörü
